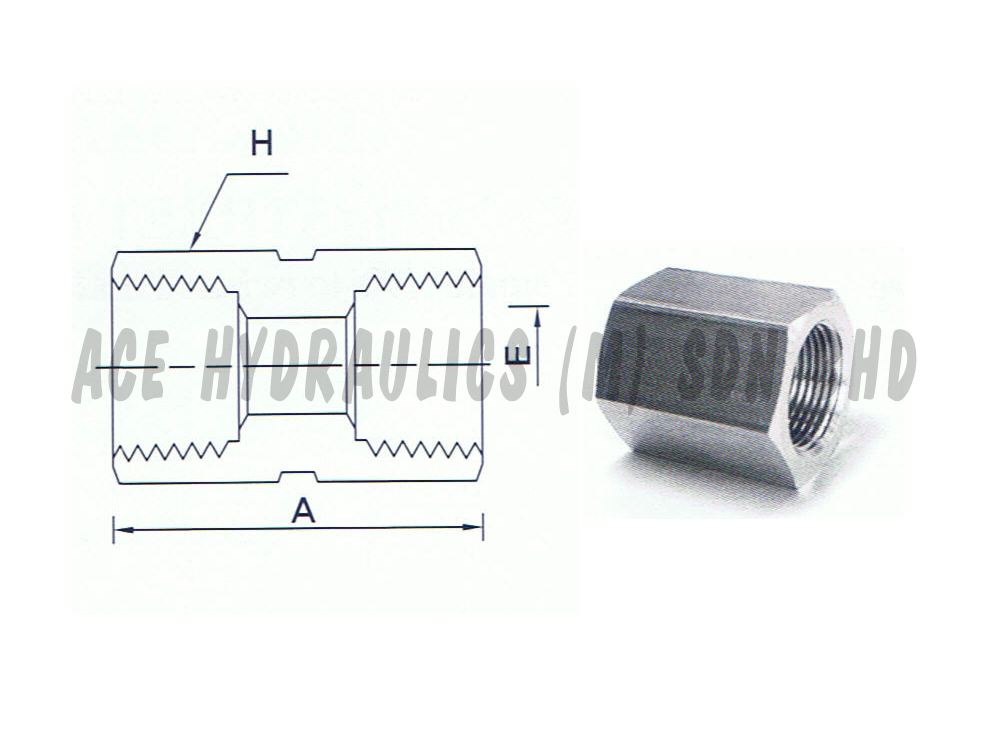

Hex Coupling
Female NPT both ends.
| Pipe Size | Dimensions | ||
| A | E | H Hex | |
| 1/8 | 20.3 | 8.9 | 14.2 |
| 1/4 | 30.0 | 11.7 | 19.05 |
| 3/8 | 33.0 | 15.0 | 22.2 |
| 1/2 | 39.4 | 18.7 | 26.9 |
| 3/4 | 41.0 | 23.5 | 31.8 |
| 1 | 50.5 | 29.7 | 41.2 |
Category:
Instrumentation
